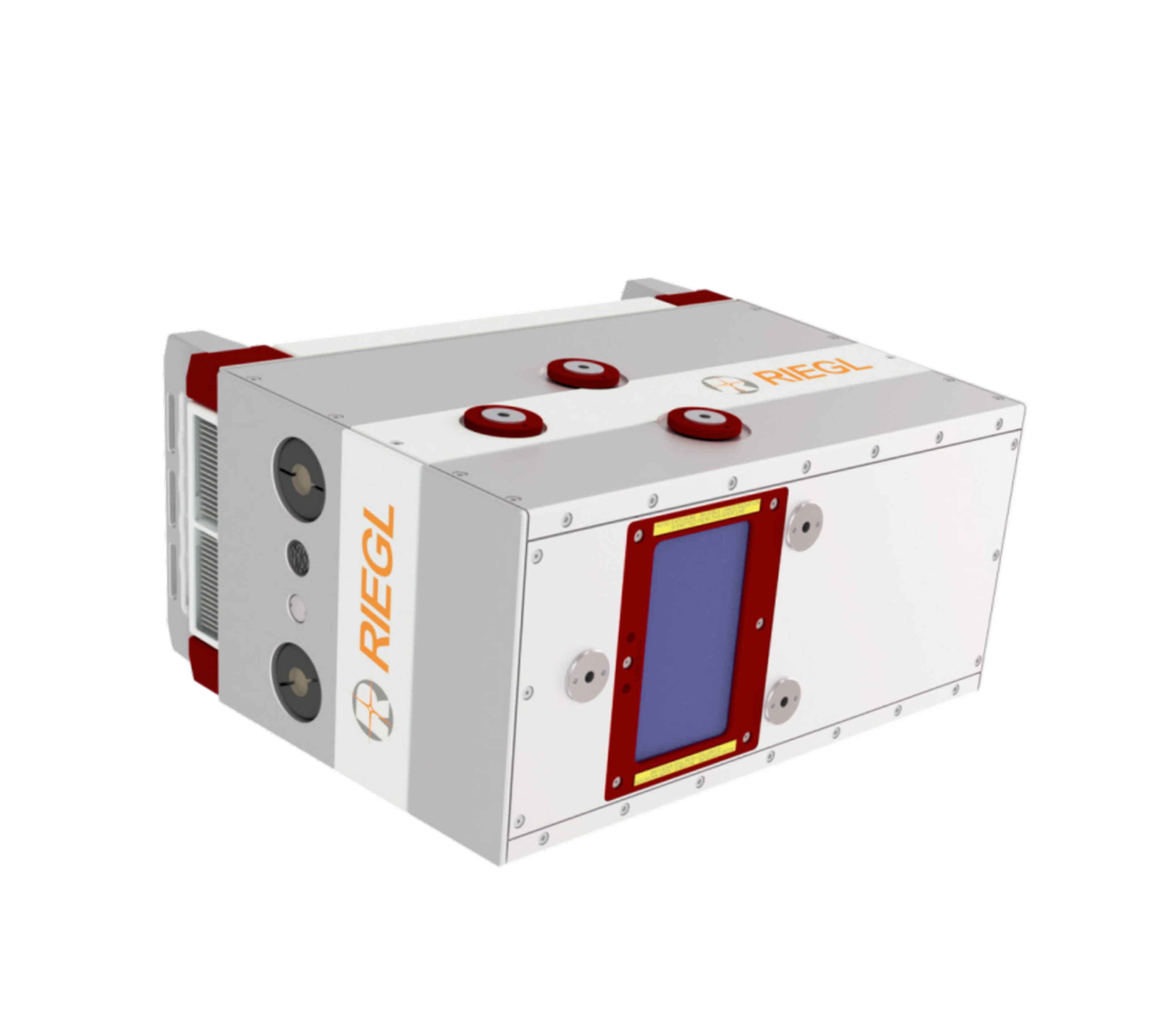

RIEGL VQ-780II-S

RIEGL VQ-780II-S 是一款加強型高空、高點云密度、高性能大型機載激光雷達。具備波形處理能力的機載激光掃描儀 ,VQ-780 II-S 擁有高達 2 MHz 的激光脈沖重復頻率，可實現超過 133 萬點/秒的測量速度，進一步提高了設備性能以及作業效率。RIEGL VQ-780 II-S掃描儀專為在不同地海拔高度都能夠高效采集數據而設計，可以滿足多樣化地機載激光掃描應用要求，如高密度測圖、大范圍測圖等。其旋轉棱鏡式設計可以保證點云呈平行線狀均勻分布，與此同時 Waveform-LiDAR 技術可使得點云具備出色地垂直方向分辨率、準確地反射率數值以及精確記錄地脈沖形狀偏差。大氣雜波抑制能力可以最少的時間生成最“干凈”的點云，保證每次測量成果的質量。VQ-780 II 兼容新一代的慣性導航（IMU）系統，
飛行管理系統和相機系統。該系統搭配數據獲取軟件和具備并行計算（GPU）功能的處理軟件可以以最快的速度處理數據。應用領域：大型機載激光雷達地災應急、超大區域/高海拔測圖、高密度點云測圖、復雜城市環境測圖、冰川和雪地測圖、城市建模、湖畔河岸測圖、農林業調查、廊道測繪

產品詳情

RIEGL VQ-780II-S

測距性能
激光脈沖重復頻率最大	2000 kHz
最大有效測量速度（點/秒）	1,333,000
最大測距	6800 m
最小測距	20 m
最大飛行相對高度	5600 m
接收最大回波數	14
精度	20 mm
重復精度	20 mm
回波信號強度	為每個回波提供具有 16 位高分辨率強度信息
激光發散度	≤0.18 mrad
激光等級	Class 3B
掃描儀性能
掃描機制	旋轉幾何棱鏡
掃描模式	平行線掃描
視場角（可選）	60°（-30°~+30°）
掃描速度（可選）	20 - 300 （線/秒）
角度步進寬度（可選）	0.006°~0.108°
角度分辨率	0.001°
接口
配置 / 數據輸出及外置設備通信	TCP/IP Ethernet（10/100/1000 Mb/s）
同步	串行 RS-232 接口；TTL 輸入，用于 1 pps同步脈沖, 接受不同格式的 GNSS 時間信息數據
相機接口	2×電源，RS-232，1 pps，觸發，曝光
綜合參數
輸入電源電壓/功耗	11 - 32 V DC / 典型值 160 W
主要尺寸（長×寬×高）	425 mm × 212 mm × 331 mm
重量	約20 kg
濕度/防護等級	無冷凝 /IP54，防塵、防飛濺水
最大飛行海拔	海拔5600 m
溫度范圍	存儲：－10℃ — ﹢50℃ 工作：－5℃ — ﹢40℃
