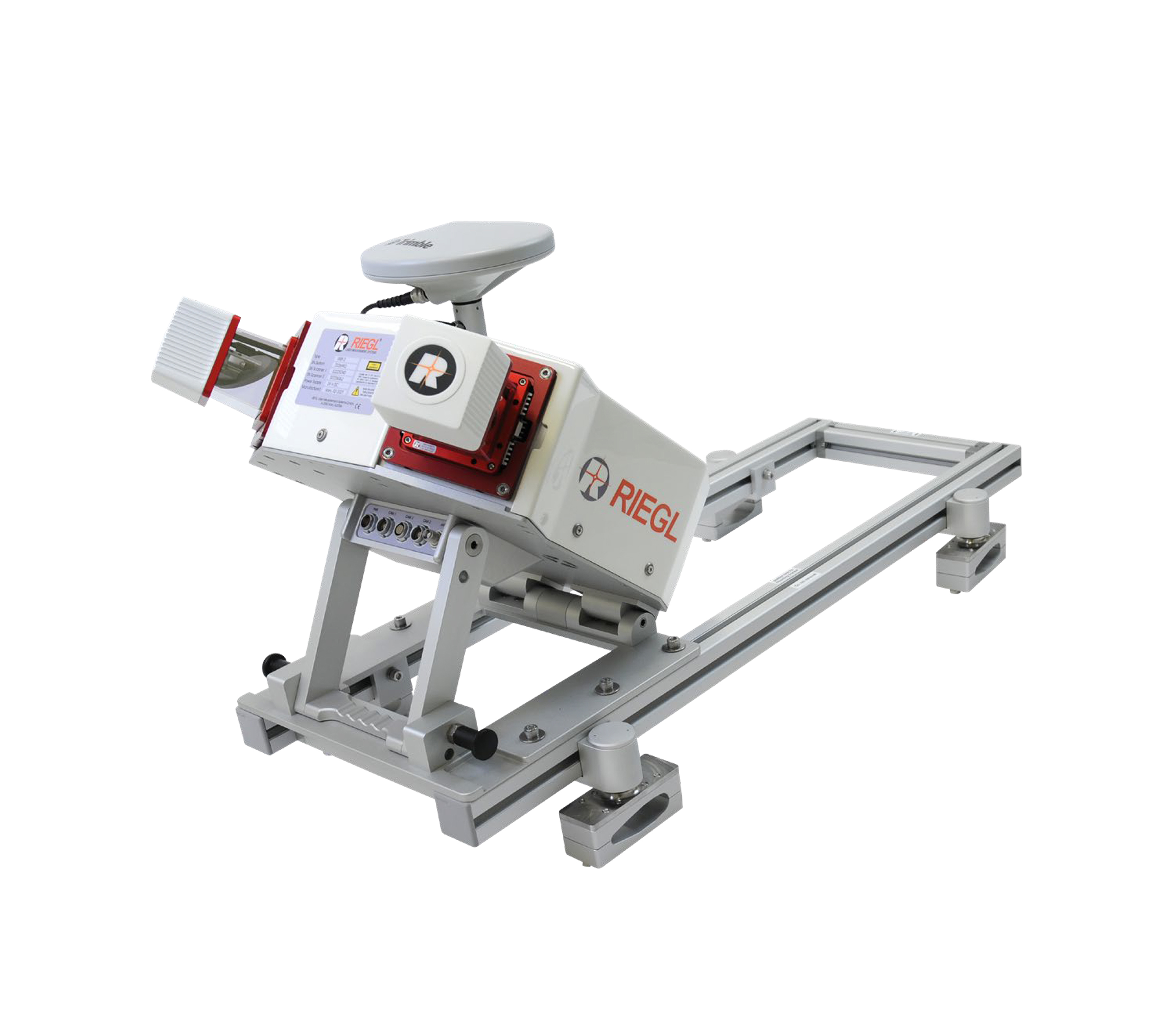

RIEGL VMY-2

RIEGL VMY-2 是一款緊湊、經濟的雙激光車載移動掃描測量系統。非常適合應用在各種移動掃描場景中。測量單元配備了兩個 miniVUX 系列激光雷達掃描儀，并安裝在確定角度
上，該角度在 RIEGL VMX-2 移動測量系統中得到精確校準。該系統數據采集時每秒可達 200 線脈沖重復率可達 400 kHz。為了進一步提高移動測量系統的效率，該系統最多可集成 4 個相機來獲取圖像，以補充采集的激光雷達數據。VMY-2 的核心部件是兩個動態的 miniVUX 系列激光雷達掃描儀，安裝角度經過了精確的校準，能夠同時向前和向后進
行掃描，以減少掃描陰影。激光雷達傳感器的脈沖重復頻率高達 200kHz ，并且具有 360 度的視場角度以及 15mm 的掃描精度。激光雷達掃描儀完全集成到 VMY-2 系統中，即使在正常速度下單次通過，也能獲取密集的點云。在 80km/h 的采集速度下，發射頻率
為 400kHz，5 米范圍內的點密度典型值約為每平方米 560 個點。該系統的創新設計可以折疊，從而方便運輸和節省存儲空間。典型應用： GIS 繪圖 & 土地資產管理、交通基礎設施掃描、自動駕駛汽車的高清地圖、城市建模、快速獲取建筑工地及材料模型、露天礦山測量、竣工測量。

產品詳情

RIEGL VMY-2

VMY-2 掃描儀性能
激光脈沖有效發射頻率	400 kHz
最大測距，目標反射率 D ≥ 80%	280 m
最大測距，目標反射率 D ≥ 60%	250 m
最大測距，目標反射率 D ≥ 20%	150 m
最小測距	2 m
每個脈沖最大目標數	5
精度/重復精度	15 mm/10mm
視場角 /掃描速度	360° /高達 200 (線/秒)
激光等級	Class 1
IMU/GNSS 性能
位置精度	典型值 20 - 50 mm
橫滾 / 俯仰精度	0.005°
航偏角精度	0.015°
綜合參數
輸入電源電壓	11 - 15 V DC
功耗	典型值 77 W

RIEGL VMY-2彩頁
