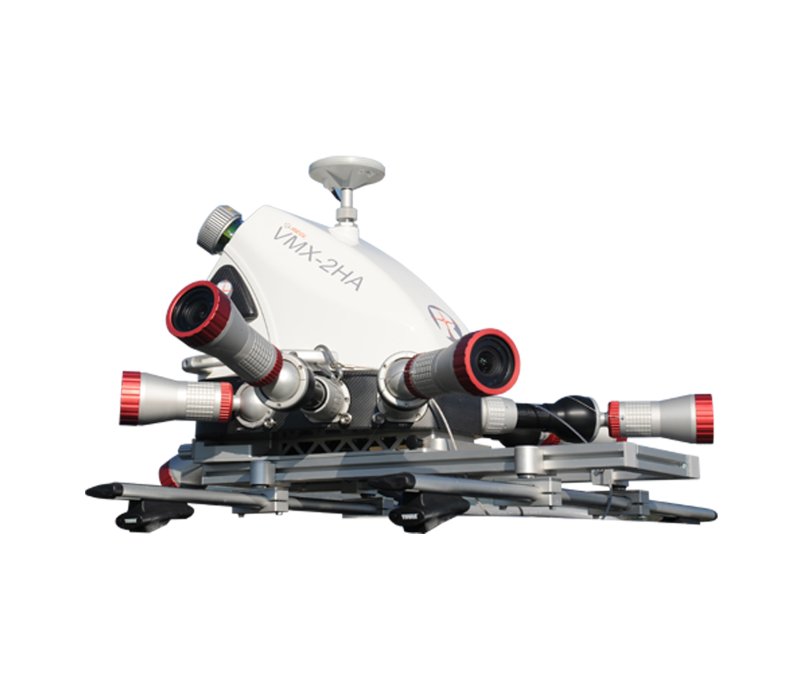

RIEGL VMX-2HA

RIEGL VMX-2HA 是一款高性能的雙激光雷達高速移動測量系統，可高速公路應用中獲取高密度、精確且信息豐富的數據。 VMX-2HA 測量速度高達每秒 360 萬點，線測量速度高達每秒 500 線，非常適合測量級移動測圖應用。該系統包括兩個 VUX-1HA 高精度激光雷達和一個高性能 INS/GNSS 單元，集成在流線形狀的保護罩中。相機接口支持最多 9 臺
相機，具備精準地理信息的影像可以作為對激光雷達數據的補充。RIEGL VMX-2HA典型應用：1、道路基礎設施測繪，2、路面測量， 4、用于自動駕駛汽車的高精度測圖，4、城市建模，5、建筑工地和散裝物料快速測繪，6、露天礦測量，7、GIS 測圖和資產管理，8、竣工測量。

產品詳情

RIEGL VMX-2HA

VMX-2HA 掃描儀性能
激光脈沖有效發射頻率	1800 kHz
最大測距，目標反射率 D ≥ 80%	475 m
最大測距，目標反射率 D ≥ 10%	170 m
最小測距	1 m
每個脈沖最大目標數	15
精度/重復精度	5 mm/3mm
視場角 /掃描速度	360° /高達500(線/秒 )
激光等級	Class 1
IMU/GNSS 性能
位置精度	典型值 20 - 50 mm
橫滾 / 俯仰精度	0.005°
航偏角精度	0.015°
綜合參數
輸入電源電壓	11 - 15 V DC
功耗/防護等級	典型值 250 W/ IP64
溫度范圍	-10℃~ +40℃（作業）/ -20 ℃ ~ +50 ℃（存儲）
重量 VMX-MH 測量頭（無相機） VMX-RM 安裝套件（帶有支架的翼桿） VMX-2RM 安裝套件（帶有支架的翼桿） VMX-MC 主線纜（5 m） VMX-CU 控制單元 RIEGL 相機 1200 萬像素 500 萬像素相機擴展桿 FLIR Ladybug® 5+ 相機（帶有安裝架及連接線）	約 39 kg 約 17.3 kg 約 34 kg 約 5 kg 約 25 kg 約 1.65 kg 約 1.25 kg 約 1.2 kg 約 9 kg

RIEGL VMX-2HA彩頁
