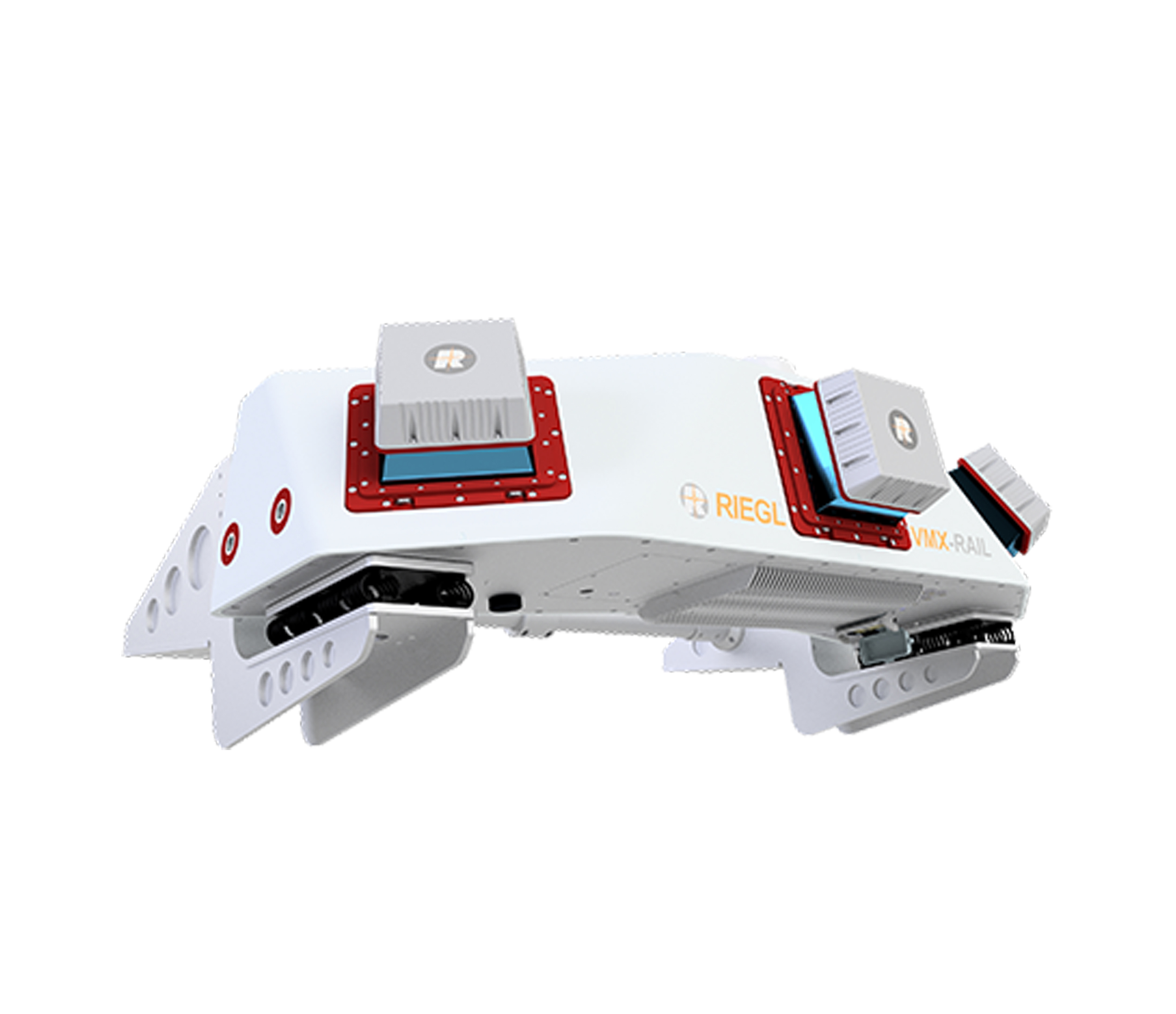

RIEGL VMX-RAIL

RIEGL VMX-RAIL 是一套完整的車載移動激光掃描解決方案，用于軌道測繪和限界測量。三個掃描儀可以高效率地獲取高密度、精確且信息豐富的數據。RIEGL VMX-RAIL 的優勢：即便現場條件對作業存在影響時也可以獲取準確的數據，三臺激光掃描儀可減少掃描
陰影，獲取鐵路基礎設施、現場環境和植被的準確數據。正常作業允許的速度高達
130 km/h，可添加相機系統，通過高分辨率的影像來補充掃描數據。數據可導出到第三
方相關處理軟件。堅固的測量頭可在惡劣的環境中長期可靠地運行
配備 3 臺 VUX-1HA 高精度激光掃描儀
優化設置的掃描儀朝向可增加視野，減少掃描陰
影
獨特的交叉點云模式可以獲取 360 度的限界剖
面，改善特征提取及小物體檢測的能力
采用 3 MHz 的脈沖重復頻率、750 lps 的線掃描
速度，以 80 km/h 的速度作業時，在 3 m 內點
密度高達 7000 pts/m2。典型應用：快速安全地獲取數據、對鐵路計劃的影響小。鐵路基礎設施資產管理，竣工測量，軌道基礎設施監控，碰撞檢測仿真和限界分析，鐵路規劃與工程應用。

產品詳情

RIEGL VMX-RAIL

VMY-RAIL 掃描儀性能
激光脈沖有效發射頻率	3MHz
最大測距，目標反射率 D ≥ 80%	420 m
最大測距，目標反射率 D ≥ 10%	150 m
最小測距	1.2 m
每個脈沖最大目標數	幾乎無限
精度/重復精度	5 mm/3mm
視場角 /掃描速度	360° /高達 750(線/秒)
激光等級	Class 1
IMU/GNSS 性能
位置精度	典型值 20 - 50 mm
橫滾 / 俯仰精度	0.005°
航偏角精度	0.015°
綜合參數
VMX-RAIL-CR電源電壓	230VAC（或110VAC）
VMX-RAIL-MH 輸入電壓	24VDC（由VMX-RAlL-CR供電）
VMX-RAIL-CR功耗系統作業，無相機每個相機的功耗	典型值750W/最大1020 W 典型值6W/最大30 W
溫度范圍	-10 C ~ +40 C（作業）/ -20 C ~ +50 C（存儲）
防護等級	IP65

RIEGL VMX-RAIL彩頁
