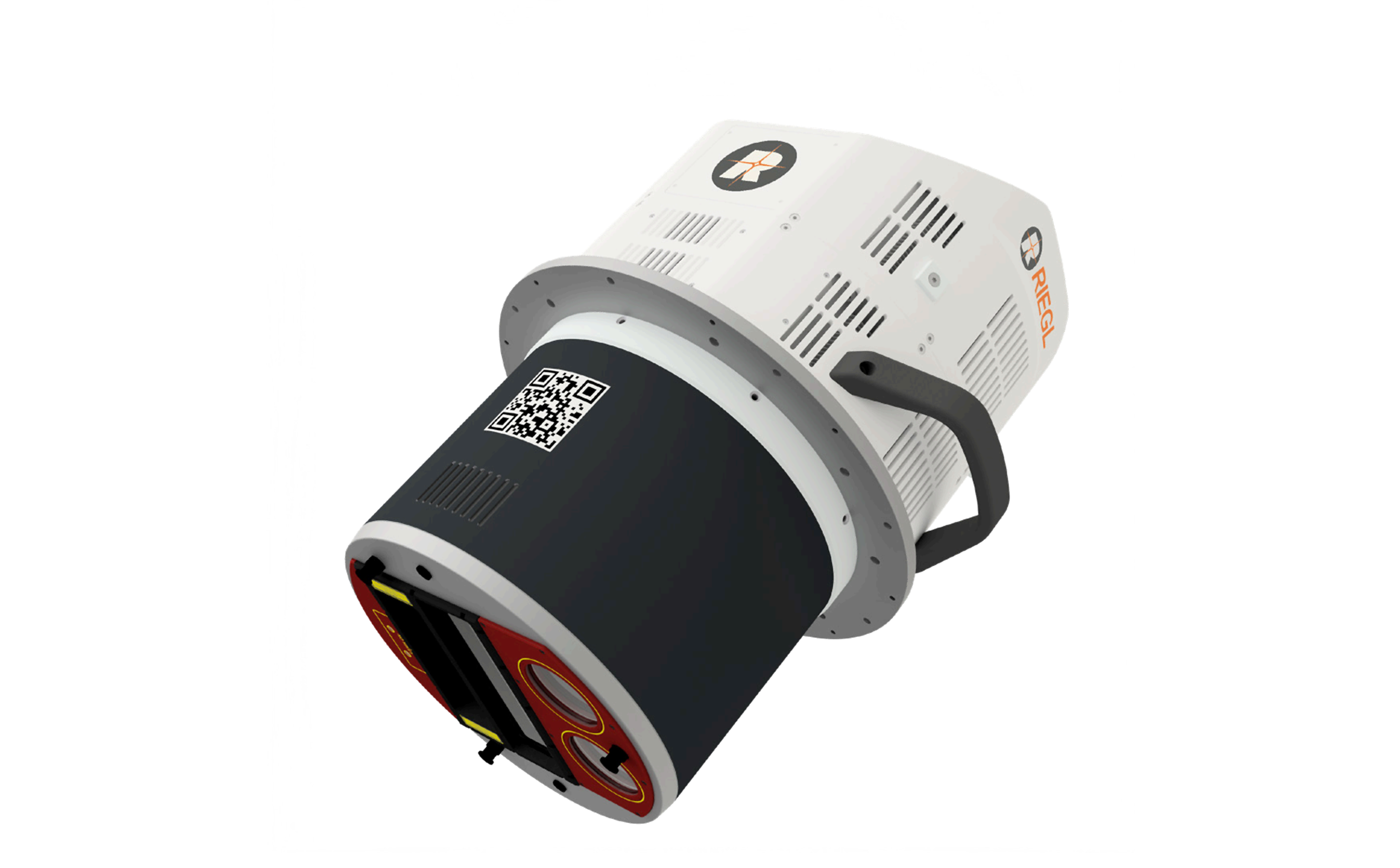

RIEGL VQ-1460

RIEGL VQ-1460是RIEGL最新的高端機載激光掃描系統之一，適用于廣泛應用領域——從高點密度廣域測繪到超高分辨率城市地圖或走廊測繪。
該款擁有高點密度映射與超廣域映射和波形處理機載激光雷達掃描系統。該設計具有從4.4 MHz開始的脈沖重復率，使點間距規律，地面點密度分布幾乎恒定。該系統具備最大PRR時可達2300米、最小PRR下5400米的較大測量距離，目標反射率為20%，實現了無與倫比的高面積獲取效率，例如，最高可達615平方公里/小時（150節飛行速度），平均每平方米8點。
新設計的光學前置極大減少了因大氣雜波產生的近距離回波，從而實現干凈的點云。在線波形處理和全波形處理能力對該類設備來說是理所當然的。掃描數據和攝像頭圖像存儲在可拆卸硬盤上，可直接在設備上訪問，無需外部數據記錄儀。
高性能IMU/GNSS單元和一到兩個可選的高分辨率RGB/NIR攝像頭無縫集成在緊湊且用戶友好的設計外殼中。標準化安裝法蘭可安裝典型艙口或陀螺穩定水平安裝座，以保持最佳點分布。
主要特色：
?高脈沖重復率高達4.4 MHz
?地面測量速度可達每秒293萬次
?大氣雜波抑制效果極佳
?多目標能力
?在線波形處理與全波形數據記錄
?車載圖形用戶界面，便于訪問主要掃描儀參數
?集成慣性測量單元與GNSS接收器
?準備集成多達兩臺高分辨率RGB/NIR相機
?優化于與典型艙口和穩定平臺接口
?可拆卸握把便于作業

產品詳情

RIEGL VQ-1460

測距性能
激光脈沖重復頻率最大	2×2200 kHz
最大有效測量速度（點/秒）	2,935,000
最大測距	7900 m
最小測距	100 m
最大飛行相對高度	4400 m
接收最大回波數	31
精度	20 mm
重復精度	20 mm
回波信號強度	每個回波提供
激光發散度	≤0.18 mrad
激光等級	Class 3B
掃描儀性能
掃描機制	旋轉幾何棱鏡
掃描模式	平行線掃描
視場角（可選）	60°（-30°~+30°）
掃描速度（可選）	72 - 600 （線/秒）
角度步進寬度（可選）	0.006°~9~0.11920°
角度分辨率	0.001°
綜合參數
輸入電源電壓/功耗	20 - 32 V DC / 典型值550 W（最大800W）
主要尺寸（長×寬×高）	Φ524mm × 743mm
重量	約65 kg（不包含相機組件）
濕度/防護等級	無冷凝 /IP54，防塵、防飛濺水
最大飛行海拔	海拔5600 m
溫度范圍	存儲：－5℃ — ﹢35℃ 工作：－10℃ — ﹢50℃
