RIEGL三維激光掃描儀

方向圖邊坡雷達

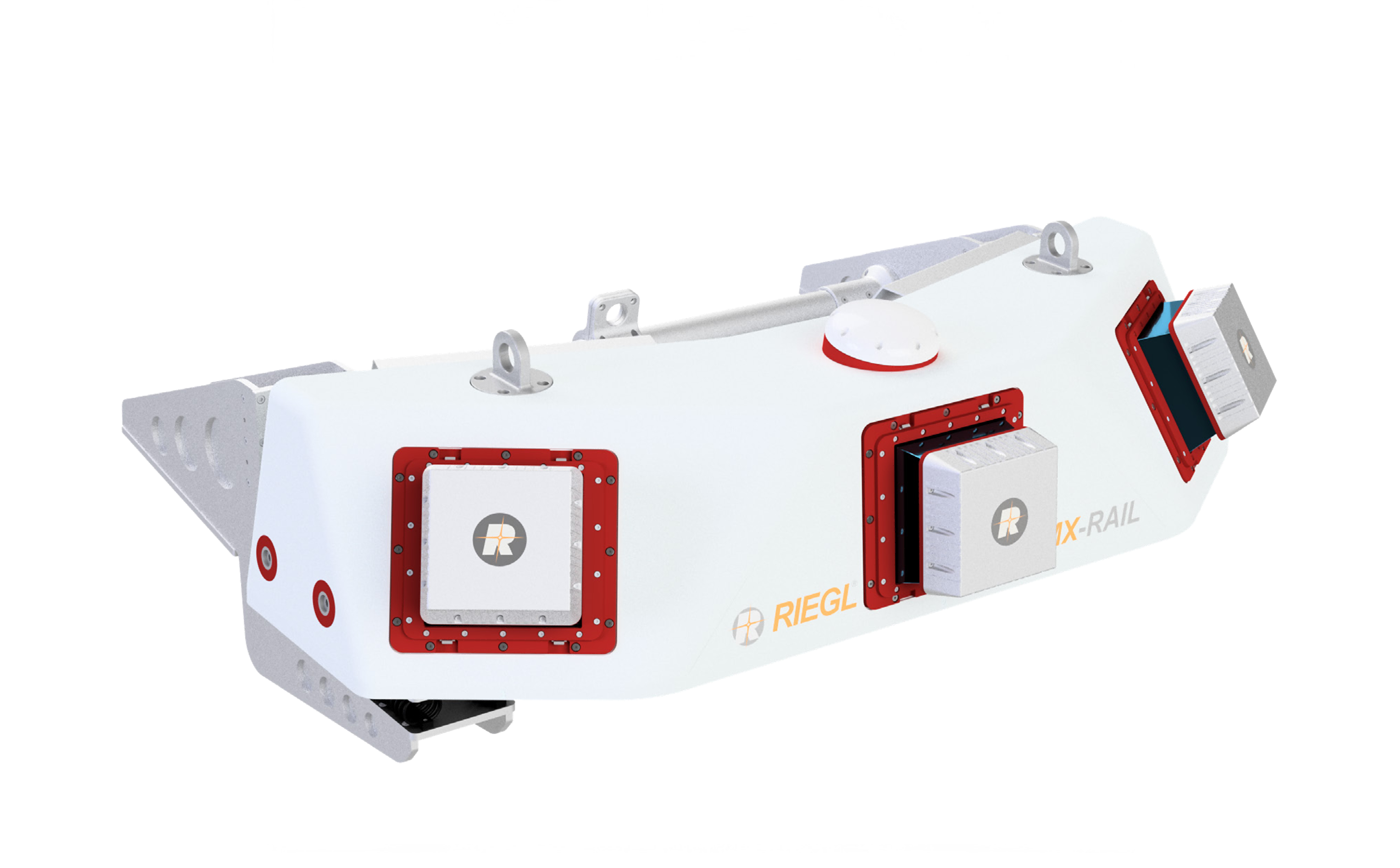

RIEGL VMY-RAIL

RIEGL VMX-RAIL 是一款全集成的移動激光掃描系統，用于軌道測繪和凈空測量。三重掃描系統設計能夠極高效地捕捉密集、準確且功能豐富的數據。
三重掃描儀移動制圖系統用于鐵路應用
三重掃描儀RIEGL VMX-RAIL 系統專為應對鐵路環境的獨特挑戰而開發。這三臺同步掃描儀一次性呈現無與倫比的掃描模式，非常適合高精度捕捉復雜的鐵路場景。該系統安裝在先進的環境環境中，確保數據采集不中斷，并允許硬件維護或升級而不中斷運行。
可選的相機集成增強了走廊文檔，提供支持提取軟件和建模工作流程的詳細圖像。利用RIEGL的VUX-1HA傳感器，該系統即使在高速下也能提供高密度數據，成為鐵路運營商專用解決方案。
這種獨特的掃描模式使得對鐵路基礎設施進行全細節捕捉成為可能，非常適合軌道對齊、道碴測繪、架空線對線建模、路權凈高分析以及沿鐵路走廊的資產測繪等應用。

產品詳情

RIEGL VMY-RAIL

VMY-RAIL 掃描儀性能
激光脈沖有效發射頻率	5.4 MHz
最大測距，目標反射率 D ≥ 80%	475 m
最大測距，目標反射率 D ≥ 10%	170 m
最小測距	1 m
每個脈沖最大目標數	15
精度/重復精度	5 mm/3mm
視場角 /掃描速度	360° /高達 750 (線/秒)
激光等級	Class 1
IMU/GNSS 性能
位置精度	典型值 20 - 50 mm
橫滾 / 俯仰精度	0.005°
航偏角精度	0.015°
綜合參數
輸入電源電壓	230 V AC （可選110V AC）
功耗	典型值 750 W

RIEGL VMY-RAIL彩頁
