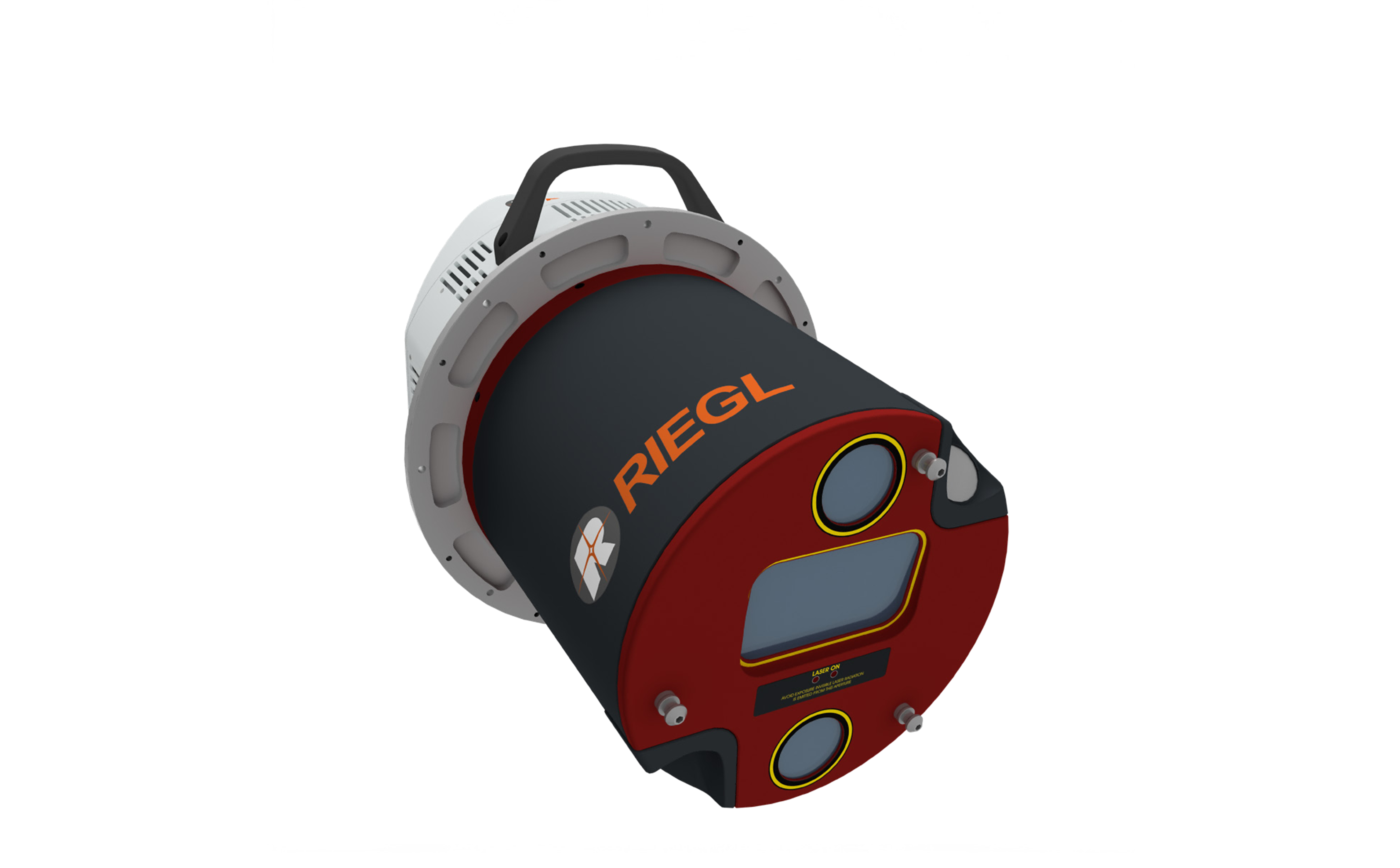

RIEGL VQ-1060

RIEGL VQ-1060是一款完全集成的走廊測繪系統，專門設計用于測量電力線路、管道、鐵路、公路等。其緊湊的設計滿足了基礎設施制圖中定制解決方案的需求，兼具精準與多樣性。
RIEGL的VQ-1060將多向3D激光掃描、前后斜角RGB成像以及天底多光譜成像無縫集成到一個簡化的平臺上。
該系統將RIEGL VQ-680激光雷達掃描儀的核心模塊與兩臺前后45°斜置的RGB攝像頭，以及兩臺天底攝像頭——一臺RGB攝像頭和一臺近紅外（NIR）攝像頭集成。此外，VQ-1060配備了高端IMU/GNSS系統和集成數據記錄器，用于掃描數據和圖像數據存儲，確保數據收集的無縫。
無論您是進行公用事業資產檢查、植被侵占分析，還是走廊規劃，VQ-1060都能以無與倫比的效率提供超高分辨率數據——全部通過一臺儀器完成。

產品詳情

RIEGL VQ-1060

測距性能
激光脈沖重復頻率最大	2400 kHz
最大測距	4470 m
最大飛行相對高度	3440 m
接收最大回波數	32
精度	20 mm
重復精度	20 mm
回波信號強度	每個回波提供
激光發散度	0.28 mrad，0.22 mrad
激光等級	Class 3B
掃描儀性能
掃描機制	旋轉幾何棱鏡
掃描模式	平行線掃描
視場角（可選）	60°（-30°~+30°）
掃描速度（可選）	50 - 500 （線/秒）
角度步進寬度（可選）	0.008°~0.120°
角度分辨率	0.001°
綜合參數
輸入電源電壓/功耗	20 - 32 V DC / 典型值360 W（最大750W）
主要尺寸（長×寬×高）	Φ524mm × 691mm
重量	約70 kg
濕度/防護等級	無冷凝 /IP54，防塵、防飛濺水
最大飛行海拔	海拔5600 m
溫度范圍	存儲：－5℃ — ﹢35℃ 工作：－10℃ — ﹢50℃

RIEGL_VQ-1060彩頁
