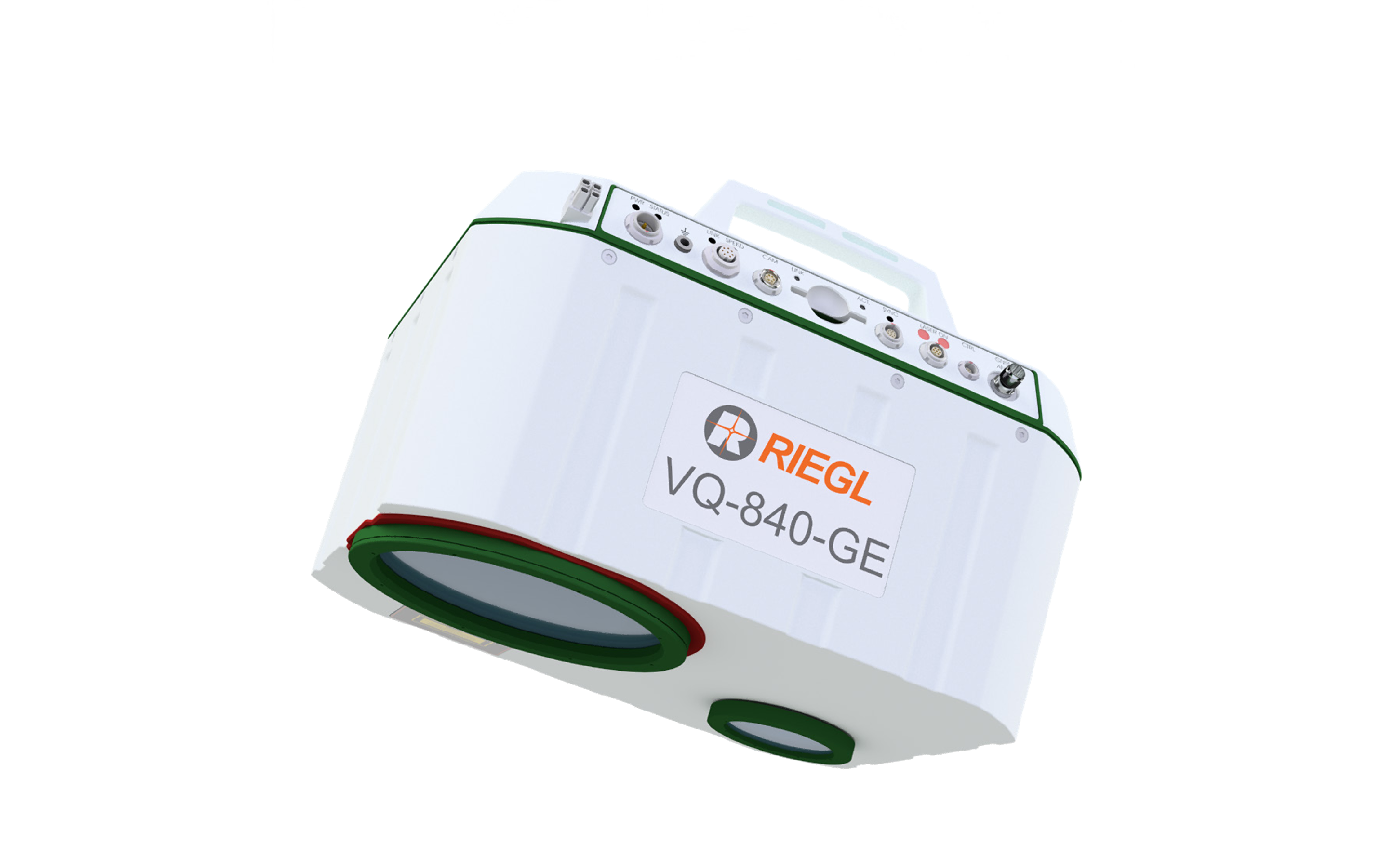

RIEGL VQ-840-GE

RIEGL VQ-840-GE是一款全集成的緊湊型機載激光掃描解決方案，用于綜合地形測量和水深測量。其緊湊且極為輕便的設計便于與無人機集成。全套系統套件集成并出廠校準的IMU/GNSS系統和一臺集成的24 MPixel數碼相機。
該掃描儀通過脈沖激光源發射的窄而可見的綠色激光束，進行水下地形測量的激光距離測量。在澄清的前提下，在該特定波長下，激光束穿透水面，從而實現對水下目標的測量。
距離測量基于飛行時間測量，采用極短的激光脈沖，隨后進行回波數字化和在線波形處理。激光束以橢圓掃描模式偏轉，以低變化的入射角擊中水面。
VQ-840-GE激光掃描儀配備了慣性導航傳感器，用于后續估計儀器的位置和方向。此外，集成了高分辨率數碼相機，以補充激光掃描儀獲得的數據。
堅固的內部機械結構加上防塵防水殼體，使得從無人機、直升機到固定翼飛機的所有空中平臺都能長期運行。

產品詳情

RIEGL VQ-840-GE

測距性能
激光脈沖重復頻率最大	200 kHz
最大透射深度（飛行高度在水平線75m以上）	2.5 Secchi(Secchi 深度是指部署到水中的標準黑白圓盤不再被人眼看到的深度)
最小測距	20 m
回波信號強度	每個回波具有 15 位高分辨率強度信息
精度/重復精度	20 mm/15 mm
激光波長 /激光發散度	532 nm，綠光 /可選1 ~ 6 mrad
激光等級	Class 3B
掃描儀性能
掃描機制/掃描模式	旋轉掃描棱鏡
掃描方式	橢圓
向下掃描角度掃描速度	±20° =40° 10~100線/秒
角度分步進	0.072°~0.72°
綜合參數
輸入電源電壓/功耗	18 - 34 V DC / 典型值 110 W
主要尺寸（長×寬×高）	360 mm × 285 mm × 200 mm
重量/防護等級	約10.3 kg/IP64
最大飛行海拔	海拔5600 m
溫度范圍	存儲：－20℃ — ﹢50℃ 工作：－10℃ — ﹢40℃
IMU 精度橫滾、俯仰偏航 IMU 采樣率位置精度水平/垂直	0.015° 0.035° 200 Hz ＜0.05 m /＜ 0.1 m
