瀏覽器自帶分享功能也很好用哦~掃描儀內部存儲容量為2TByte，配備可拆卸CFast卡，并配備集成外部IMU/GNSS系統的接口。此外，還提供最多五個可選外接攝像頭的接口。
RIEGL VUX-16023的先進設計能夠在無人機/無人機/RPAS、小型載人飛機（如陀螺直升機）以及直升機上實現平滑集成。它既有獨立無人機激光雷達傳感器，也有多種全集成的無人機激光掃描系統配置，配備相應的IMU/GNSS系統和可選攝像頭。這使得掃描儀能夠完美滿足客戶應用的所有具體需求。
RIEGL提供全集成的VUX系列激光雷達解決方案，配備高精度慣性子系統（定位/定向組件）用于定位和定向，即RiLOC-F。
RIEGL VUX-16023的版本包括高精度微機電系統（MEMS）慣性測量單元（IMU）、GNSS單元及相應軟件。所有組件都包含在一個緊湊輕便的外殼中，直接連接到掃描儀。
將LiDAR傳感器與RiLOC-F結合成一個緊湊且完整的激光雷達系統，是無人機小規模激光雷達測量的理想解決方案。在此類應用中，使用附近的本地基站確保基準長度最短，從而在RIEGL VUX系列高精度激光雷達傳感器的高精度激光雷達數據進行地理定位時獲得最大精度。

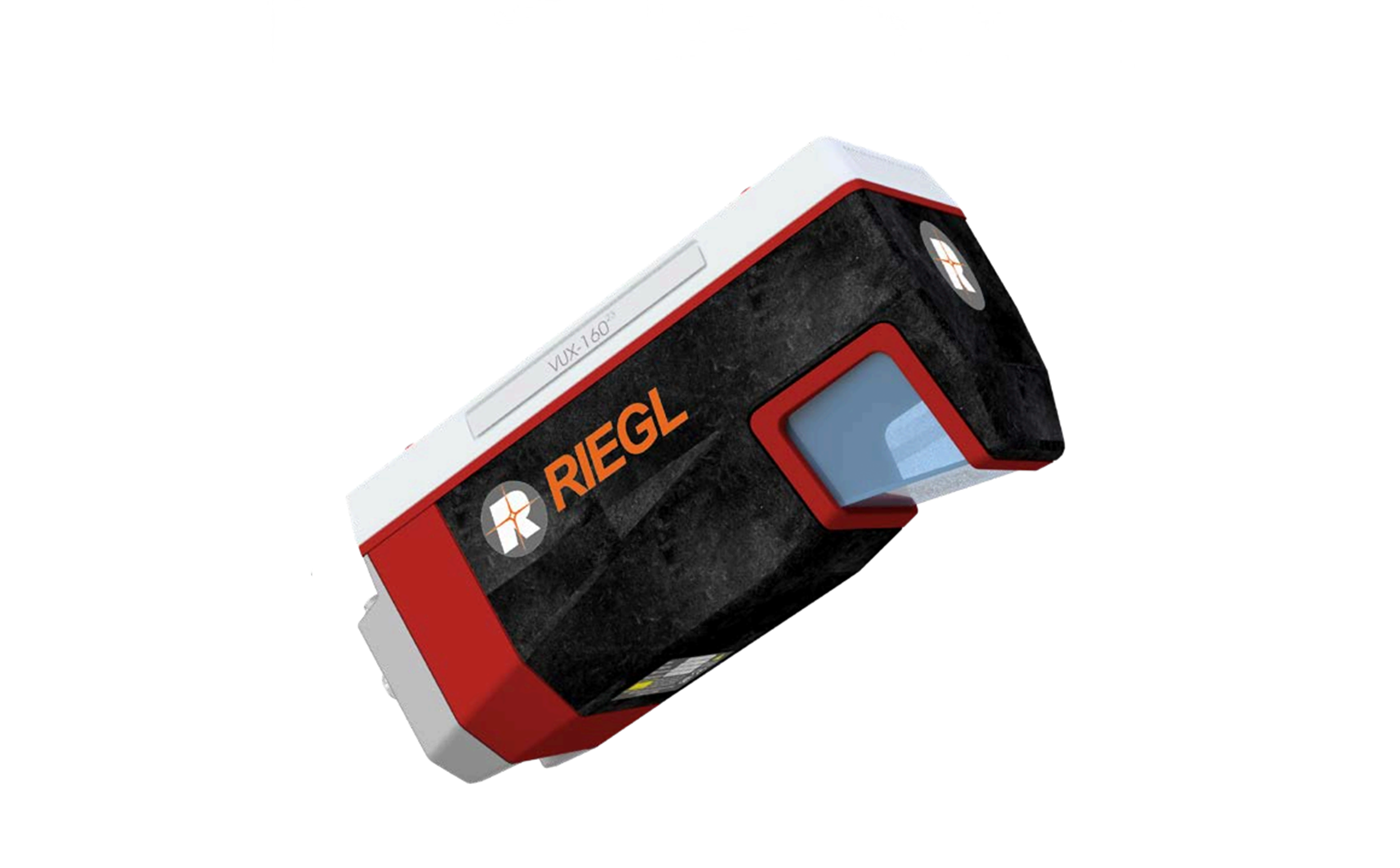

RIEGL VUX-16023
|
測距性能 |
|
|
激光脈沖重復頻率最大 |
2400 kHz |
|
最大有效測量速度（點/秒） |
2,000,000 |
|
最大測距 |
1800 m |
|
最小測距 |
5 m |
|
最大飛行相對高度 |
900 m |
|
接收最大回波數 |
32 |
|
精度 |
10 mm |
|
重復精度 |
5 mm |
|
回波信號強度 |
為每個回波提供具有 16 位高分辨率強度信息 |
|
激光發散度 |
典型值 0.4 mrad （距離每增加100 m，激光束直徑增加 40 mm） |
|
激光等級 |
1 Class人眼安全激光 |
|
掃描儀性能 |
|
|
掃描機制 |
旋轉棱鏡 |
|
掃描模式 |
平行線掃描，前后視場垂直于掃描方向的角度方向為 -10°/ 0°/ + 10° |
|
視場角（可選） |
100°（-50°~+50°） |
|
掃描速度（可選） |
50 - 400 （線/秒） |
|
角度步進寬度（可選） |
0.0025°~0.16° |
|
角度分辨率 |
0.001° |
|
同步掃描 |
掃描儀旋轉同步 |
|
接口 |
|
|
配置 / 數據輸出及外置設備通信 |
LAN 10/100/1000 Mb/s |
|
GNSS接口 |
串行 RS-232 接口，用于帶有 GNSS 時間信息的數據字符串， TTL 輸入，用于 1 PPS 同步脈沖 |
|
通用IO & 控制 |
1× TTL 輸入,1× TTL 輸出 ,1× 遠程開/關 |
|
相機接口 |
GNSS RS-232 Tx，PPS，電源（USB 2.0），觸發，曝光 |
|
綜合參數 |
|
|
輸入電源電壓/功耗 |
18 - 34 V DC / 典型值 60 W |
|
主要尺寸（長×寬×高） |
283 × 117 × 134 mm |
|
重量 |
約2.65kg（帶接口盒） |
|
濕度/防護等級 |
最大 80%，非冷凝 @ 31 °C /IP64，防塵防水防濺 |
|
最大飛行海拔 |
海拔5600 m |
|
溫度范圍 |
存儲：－20℃ — ﹢50℃ 工作：－10℃ — ﹢40℃ |
掃描儀內部存儲容量為2TByte，配備可拆卸CFast卡，并配備集成外部IMU/GNSS系統的接口。此外，還提供最多五個可選外接攝像頭的接口。
RIEGL VUX-16023的先進設計能夠在無人機/無人機/RPAS、小型載人飛機（如陀螺直升機）以及直升機上實現平滑集成。它既有獨立無人機激光雷達傳感器，也有多種全集成的無人機激光掃描系統配置，配備相應的IMU/GNSS系統和可選攝像頭。這使得掃描儀能夠完美滿足客戶應用的所有具體需求。
RIEGL提供全集成的VUX系列激光雷達解決方案，配備高精度慣性子系統（定位/定向組件）用于定位和定向，即RiLOC-F。
RIEGL VUX-16023的版本包括高精度微機電系統（MEMS）慣性測量單元（IMU）、GNSS單元及相應軟件。所有組件都包含在一個緊湊輕便的外殼中，直接連接到掃描儀。
將LiDAR傳感器與RiLOC-F結合成一個緊湊且完整的激光雷達系統，是無人機小規模激光雷達測量的理想解決方案。在此類應用中，使用附近的本地基站確保基準長度最短，從而在RIEGL VUX系列高精度激光雷達傳感器的高精度激光雷達數據進行地理定位時獲得最大精度。
RIEGL VUX-16023
|
測距性能 |
|
|
激光脈沖重復頻率最大 |
2400 kHz |
|
最大有效測量速度（點/秒） |
2,000,000 |
|
最大測距 |
1800 m |
|
最小測距 |
5 m |
|
最大飛行相對高度 |
900 m |
|
接收最大回波數 |
32 |
|
精度 |
10 mm |
|
重復精度 |
5 mm |
|
回波信號強度 |
為每個回波提供具有 16 位高分辨率強度信息 |
|
激光發散度 |
典型值 0.4 mrad （距離每增加100 m，激光束直徑增加 40 mm） |
|
激光等級 |
1 Class人眼安全激光 |
|
掃描儀性能 |
|
|
掃描機制 |
旋轉棱鏡 |
|
掃描模式 |
平行線掃描，前后視場垂直于掃描方向的角度方向為 -10°/ 0°/ + 10° |
|
視場角（可選） |
100°（-50°~+50°） |
|
掃描速度（可選） |
50 - 400 （線/秒） |
|
角度步進寬度（可選） |
0.0025°~0.16° |
|
角度分辨率 |
0.001° |
|
同步掃描 |
掃描儀旋轉同步 |
|
接口 |
|
|
配置 / 數據輸出及外置設備通信 |
LAN 10/100/1000 Mb/s |
|
GNSS接口 |
串行 RS-232 接口，用于帶有 GNSS 時間信息的數據字符串， TTL 輸入，用于 1 PPS 同步脈沖 |
|
通用IO & 控制 |
1× TTL 輸入,1× TTL 輸出 ,1× 遠程開/關 |
|
相機接口 |
GNSS RS-232 Tx，PPS，電源（USB 2.0），觸發，曝光 |
|
綜合參數 |
|
|
輸入電源電壓/功耗 |
18 - 34 V DC / 典型值 60 W |
|
主要尺寸（長×寬×高） |
283 × 117 × 134 mm |
|
重量 |
約2.65kg（帶接口盒） |
|
濕度/防護等級 |
最大 80%，非冷凝 @ 31 °C /IP64，防塵防水防濺 |
|
最大飛行海拔 |
海拔5600 m |
|
溫度范圍 |
存儲：－20℃ — ﹢50℃ 工作：－10℃ — ﹢40℃ |
