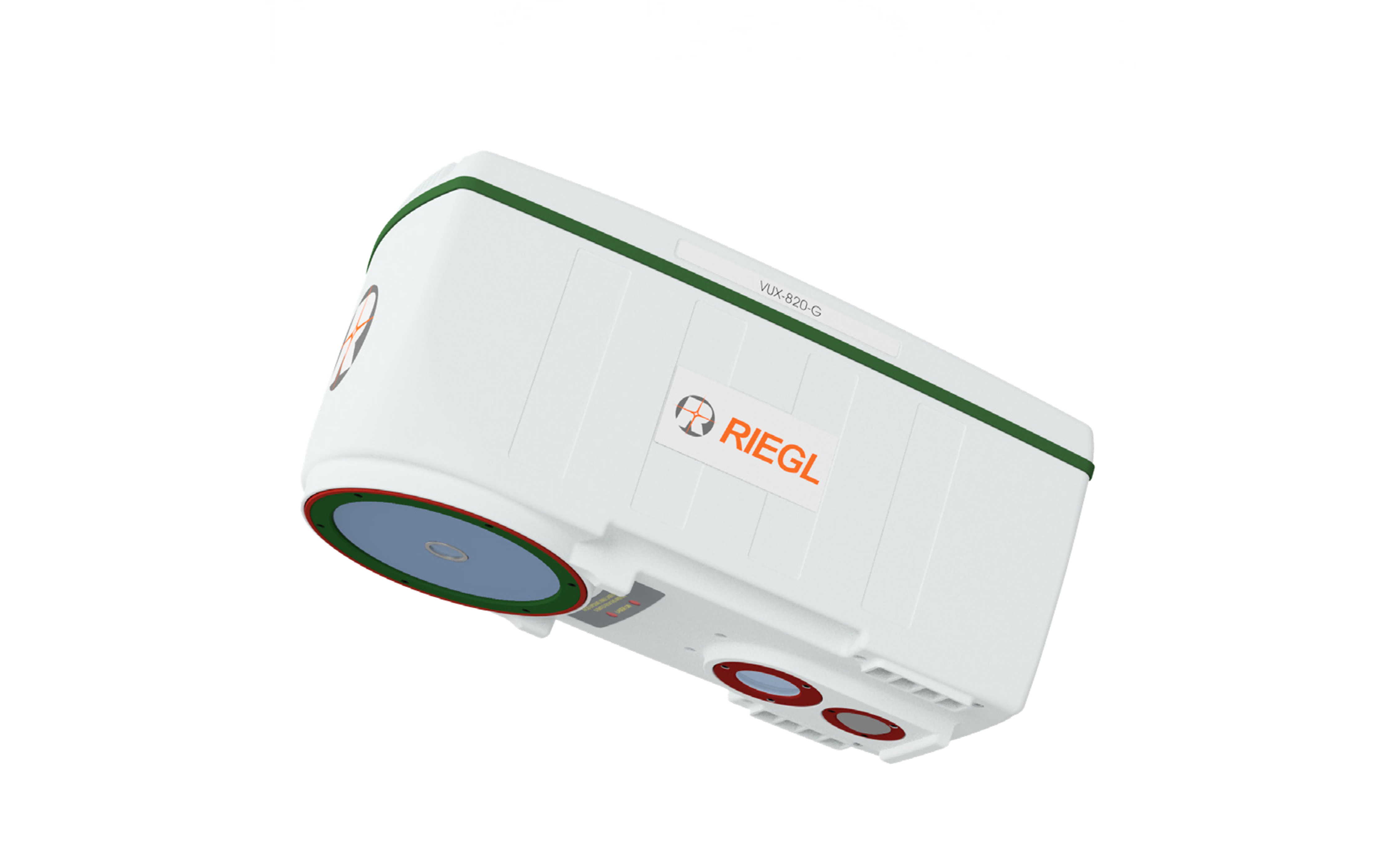

RIEGL VUX-820G

RIEGL VUX-820-G 作為全集成“全包”方案提供，并集成了 RIEGL RiLOC-F里面慣性導航系統和集成RGB攝像頭，以補充激光雷達數據和圖像數據。
RIEGL的“全包”套餐包括：
?緊湊強勁的激光雷達傳感器，提供高達2.2秒深度
?里格爾RiLOC-F里面慣性導航系統
?一臺集成的RGB攝像頭，用以配合激光雷達數據和影像
?RIEGL用于生成地理參考和折射校正點云的專有軟件許可
其緊湊設計和僅5.7公斤（12.5磅）的輕量化，使RIEGL?VUX-820-G特別適合無人機使用。顯示屏和狀態LED等額外功能增強了交互式控和作。
VUX-820-G是RIEGL用于地形測深測量的完整解決方案，通過便于集成和作，使測深激光雷達更易使用

產品詳情

RIEGL VUX-820-G

測距性能
激光脈沖重復頻率最大	100 kHz
最大飛行相對高度	1400 m
接收最大回波數	15
精度	20 mm
重復精度	20 mm
回波信號強度	為每個回波提供具有 15 位高分辨率強度信息
激光發散度	1~6 mrad
激光等級	Class 3R
掃描儀性能
掃描機制	旋轉棱鏡
掃描模式	平行線掃描
視場角（可選）	40°（±20°）
掃描速度（可選）	10 - 50 （線/秒）
角度步進寬度（可選）	0.072°~0.36°
角度分辨率	0.001°
同步掃描	掃描儀旋轉同步
接口
配置 / 數據輸出及外置設備通信	LAN 10/100/1000 Mb/s
GNSS接口	串行 RS-232 接口，用于帶有 GNSS 時間信息的數據字符串， TTL 輸入，用于 1 PPS 同步脈沖
外置相機	4×電源，RS-232，1 pps，觸發，曝光，TTL 輸入/輸出
外置 IMU & GNSS	電源和信號混合接口，用于連接外置 IMU/GNSS
綜合參數
輸入電源電壓/功耗	18 - 34 V DC / 典型值 75 W
主要尺寸（長×寬×高）	368 × 172 × 180 mm
重量	約5.7 kg
濕度/防護等級	不凝結 /IP64，防塵防水防濺
最大飛行海拔	海拔5600 m
溫度范圍	存儲：－20℃ — ﹢50℃ 工作：－10℃ — ﹢40℃
