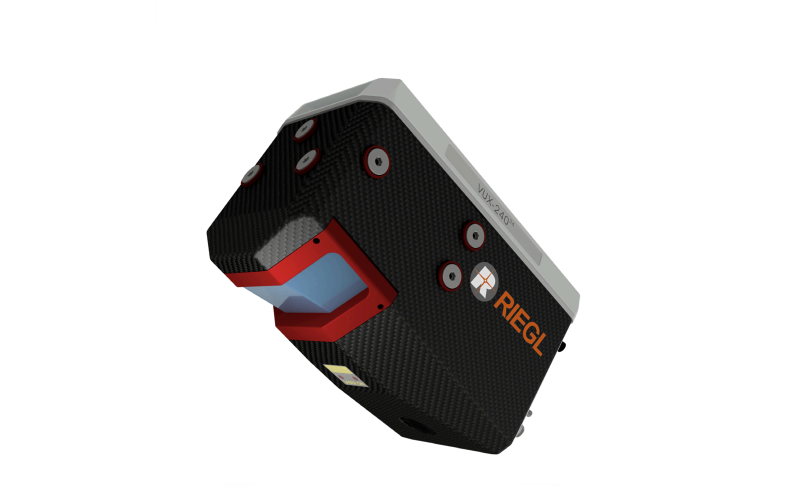

RIEGL VUX-240-24

RIEGL VUX-24024是經過驗證的RIEGL VUX-240的新版本，提供更高的脈沖重復率和更快的掃描速度，進一步提升現場性能和工作流程效率。其復雜設計使得與無人機/無人機/RPAS以及足夠的載人飛機或直升機集成。
憑借75度的寬視場和高達2.4 MHz的極快數據采集速率，該儀器非常適合高點密度應用。
一個持續旋轉的多邊形鏡輪使掃描速度高達每秒600行，在高速無人機或飛機作時，能夠高效覆蓋大范圍區域。
RIEGL VUX-24024采用RIEGL獨特的波形激光雷達技術，實現回聲數字化和在線波形處理。多目標分辨率是穿透甚至密集植被的基礎。
掃描儀內部存儲容量為2TB，配備外部IMU/GNSS接口以及最多四個外部攝像頭控制接口。

產品詳情

RIEGL VUX-240²⁴

測距性能
激光脈沖重復頻率最大	2400 kHz
最大有效測量速度（點/秒）	2,000,000
最大測距	2180 m
最小測距	5 m
最大飛行相對高度	1430 m
接收最大回波數	30
精度	20 mm
重復精度	15 mm
回波信號強度	為每個回波提供具有 16 位高分辨率強度信息
激光發散度	典型值 0.35 mrad （距離每增加100 m，激光束直徑增加 35 mm）
激光等級	Class 3R
掃描儀性能
掃描機制	旋轉棱鏡
掃描模式	平行線掃描
視場角（可選）	75°（-35°~+35°）
掃描速度（可選）	40 - 600 （線/秒）
角度步進寬度（可選）	0.002°~0.18°
角度分辨率	0.001°
同步掃描	掃描儀旋轉同步
接口
配置 / 數據輸出及外置設備通信	LAN 10/100/1000 Mb/s
GNSS接口	串行 RS-232 接口，用于帶有 GNSS 時間信息的數據字符串， TTL 輸入，用于 1 PPS 同步脈沖
外置相機	4×電源，RS-232，1 pps，觸發，曝光，TTL 輸入/輸出
外置 IMU & GNSS	電源和信號混合接口，用于連接外置 IMU/GNSS
綜合參數
輸入電源電壓/功耗	18 - 34 V DC / 典型值 77 W
主要尺寸（長×寬×高）	292 × 162 × 185 mm（不帶 IMU/GNSS）
重量	約 4.3 kg（不帶 IMU/GNSS）
濕度/防護等級	最大 80%，非冷凝 @ 31 °C /IP64，防塵防水防濺
最大飛行海拔	海拔5600 m
溫度范圍	存儲：－20℃ — ﹢50℃ 工作：－10℃ — ﹢40℃

RIEGL_VUX-240-24彩頁
