瀏覽器自帶分享功能也很好用哦~激光掃描模塊包含創新掃描機制，可在飛行方向+20 / +10 / 0 / -10 / -10 / -20度處提供前、天、后掃描線。結合60度寬廣的水平視場，每個視角都能生成規則的點距，從而實現對垂直結構如建筑立面的卓越覆蓋，以及狹窄街道峽谷底部幾乎無陰影的覆蓋
其作戰包線范圍從典型飛行高度1000米AGL（脈沖重復率2.4 MHz）（~24點/平方米120節）到2300米AGL（PRR300 kHz，反射率超過20%）目標。
電氣接口包括電源、與PPS和NMEA數據的時間同步、激光安全開關，以及連接多達六臺高分辨率RGB/NIR相機的接口。可拆卸握把提升了用戶在空中平臺安裝時的人體工學。掃描數據通過千兆以太網存儲在外部電腦上，該技術也用于通過RiACQUIRE（RIEGL多功能數據采集軟件圖形界面）配置和控制激光掃描儀，具備實時數據可視化和遠程控制功能。

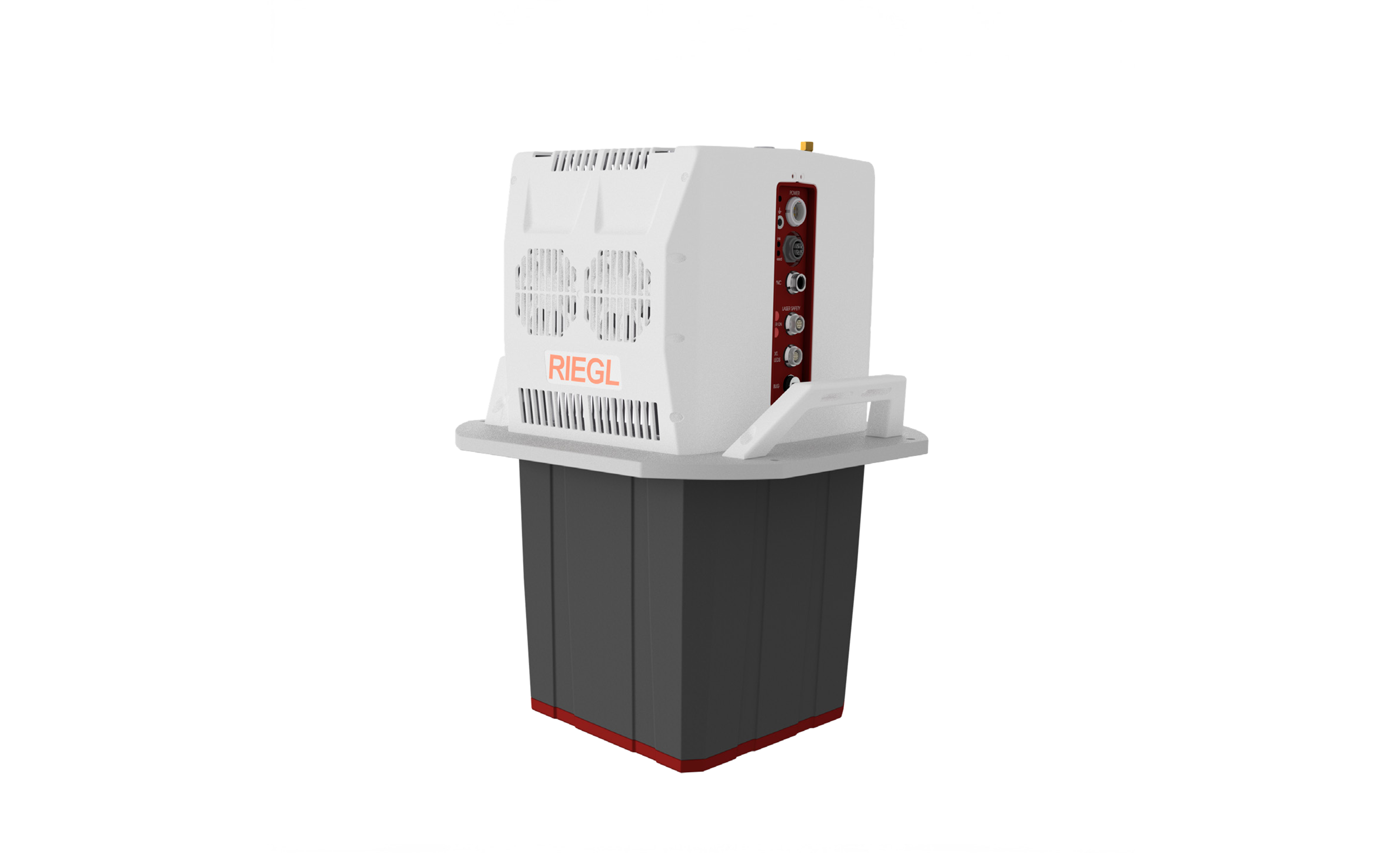

RIEGL VQ-680
|
測距性能 |
|
|
激光脈沖重復頻率最大 |
2400 kHz |
|
最大有效測量速度（點/秒） |
2,000,000 |
|
最大測距 |
4470 m |
|
最小測距 |
20 m |
|
最大飛行相對高度 |
3440m |
|
接收最大回波數 |
32 |
|
精度 |
20 mm |
|
重復精度 |
20 mm |
|
激光發散度 |
典型值 0.28 mrad 、0.22 mrad |
|
激光等級 |
Class 3B |
|
掃描儀性能 |
|
|
掃描機制 |
旋轉幾何棱鏡 |
|
掃描模式 |
平行線掃描 |
|
視場角（可選） |
60°（-30°~+30°） |
|
掃描速度（可選） |
50 - 500 （線/秒） |
|
角度步進寬度（可選） |
0.008°~0.12° |
|
角度分辨率 |
0.001° |
|
接口 |
|
|
配置 / 數據輸出及外置設備通信 |
LAN 10/100/1000 Mb/s |
|
GNSS接口 |
串行 RS-232 接口，用于帶有 GNSS 時間信息的數據字符串， TTL 輸入，用于 1 PPS 同步脈沖 |
|
內置固態硬盤存儲 |
固態硬盤 SSD，2 TB |
|
綜合參數 |
|
|
輸入電源電壓/功耗 |
18 - 34 V DC / 典型值 100 W ，最大240W |
|
主要尺寸（長×寬×高） |
232 mm × 180 mm × 412 mm |
|
重量 |
約12.5 kg（不帶 IMU） |
|
濕度/防護等級 |
無冷凝 /IP64，防塵、防飛濺水 |
|
溫度范圍 |
工作：－5℃ — ﹢40℃ 存儲：－10℃ — ﹢50℃ |
激光掃描模塊包含創新掃描機制，可在飛行方向+20 / +10 / 0 / -10 / -10 / -20度處提供前、天、后掃描線。結合60度寬廣的水平視場，每個視角都能生成規則的點距，從而實現對垂直結構如建筑立面的卓越覆蓋，以及狹窄街道峽谷底部幾乎無陰影的覆蓋
其作戰包線范圍從典型飛行高度1000米AGL（脈沖重復率2.4 MHz）（~24點/平方米120節）到2300米AGL（PRR300 kHz，反射率超過20%）目標。
電氣接口包括電源、與PPS和NMEA數據的時間同步、激光安全開關，以及連接多達六臺高分辨率RGB/NIR相機的接口。可拆卸握把提升了用戶在空中平臺安裝時的人體工學。掃描數據通過千兆以太網存儲在外部電腦上，該技術也用于通過RiACQUIRE（RIEGL多功能數據采集軟件圖形界面）配置和控制激光掃描儀，具備實時數據可視化和遠程控制功能。
RIEGL VQ-680
|
測距性能 |
|
|
激光脈沖重復頻率最大 |
2400 kHz |
|
最大有效測量速度（點/秒） |
2,000,000 |
|
最大測距 |
4470 m |
|
最小測距 |
20 m |
|
最大飛行相對高度 |
3440m |
|
接收最大回波數 |
32 |
|
精度 |
20 mm |
|
重復精度 |
20 mm |
|
激光發散度 |
典型值 0.28 mrad 、0.22 mrad |
|
激光等級 |
Class 3B |
|
掃描儀性能 |
|
|
掃描機制 |
旋轉幾何棱鏡 |
|
掃描模式 |
平行線掃描 |
|
視場角（可選） |
60°（-30°~+30°） |
|
掃描速度（可選） |
50 - 500 （線/秒） |
|
角度步進寬度（可選） |
0.008°~0.12° |
|
角度分辨率 |
0.001° |
|
接口 |
|
|
配置 / 數據輸出及外置設備通信 |
LAN 10/100/1000 Mb/s |
|
GNSS接口 |
串行 RS-232 接口，用于帶有 GNSS 時間信息的數據字符串， TTL 輸入，用于 1 PPS 同步脈沖 |
|
內置固態硬盤存儲 |
固態硬盤 SSD，2 TB |
|
綜合參數 |
|
|
輸入電源電壓/功耗 |
18 - 34 V DC / 典型值 100 W ，最大240W |
|
主要尺寸（長×寬×高） |
232 mm × 180 mm × 412 mm |
|
重量 |
約12.5 kg（不帶 IMU） |
|
濕度/防護等級 |
無冷凝 /IP64，防塵、防飛濺水 |
|
溫度范圍 |
工作：－5℃ — ﹢40℃ 存儲：－10℃ — ﹢50℃ |
