瀏覽器自帶分享功能也很好用哦~作為經過驗證的VQ-580 II機載激光掃描儀的繼任者，最大測量距離可提升至2450米。它非常適合與陀螺穩定安裝架集成，也適合集成到VQX-1翼艙中，后者是RIEGL的全集成激光掃描系統，方便用戶安裝在塞斯納單活塞發動機飛機上，方便各種機載測繪應用。
該裝置輕便且設計簡潔，便于無縫集成于穩定平臺甚至小型艙口，能夠高效采集高質量數據，適用于直升機、小型固定翼飛機和超輕型飛機等多種載人飛機。

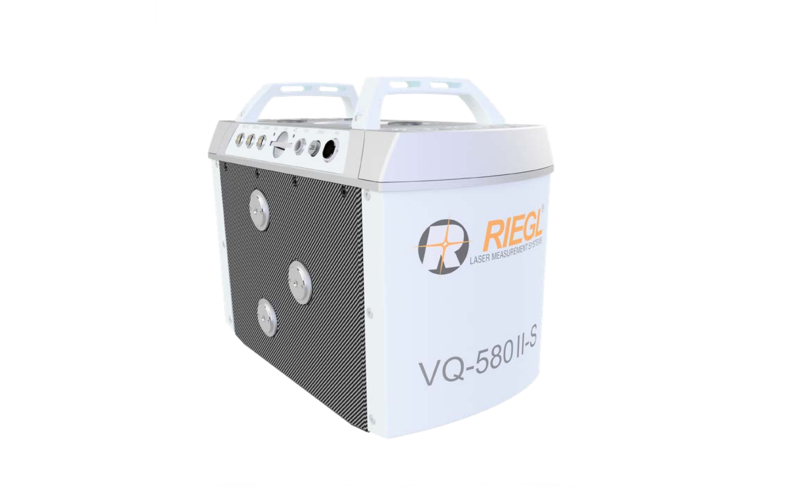

RIEGL VQ-580 II-S
|
測距性能 |
|
|
激光脈沖重復頻率最大 |
2000 kHz |
|
最大有效測量速度（點/秒） |
1,250,000 |
|
最大測距 |
3720 m |
|
最小測距 |
20 m |
|
最大飛行相對高度 |
2740m |
|
接收最大回波數 |
15 |
|
精度 |
20 mm |
|
重復精度 |
20 mm |
|
激光發散度 |
典型值 0.28 mrad 、0.20 mrad |
|
激光等級 |
Class 3B |
|
掃描儀性能 |
|
|
掃描機制 |
旋轉幾何棱鏡 |
|
掃描模式 |
平行線掃描 |
|
視場角（可選） |
75°（-37.5°~+37.5°） |
|
掃描速度（可選） |
30 - 300 （線/秒） |
|
角度步進寬度（可選） |
0.008°~0.12° |
|
角度分辨率 |
0.001° |
|
綜合參數 |
|
|
輸入電源電壓/功耗 |
18 - 34 V DC / 典型值 140 W ，最大230W |
|
主要尺寸（長×寬×高） |
378 mm × 193 mm × 252 mm |
|
重量 |
約10.5 kg（不帶 IMU） |
|
濕度/防護等級 |
無冷凝 /IP54，防塵、防飛濺水 |
|
溫度范圍 |
工作：－5℃ — ﹢40℃ 存儲：－10℃ — ﹢50℃ |
